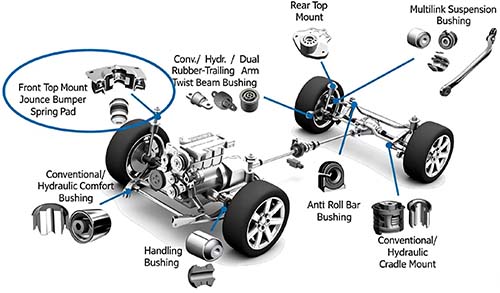

Сначала позвольте мне показать вам изображение, чтобы вы могли увидеть, сколько втулок используется в подвеске.

Кто-нибудь из вас когда-нибудь задумывался, почему системы подвески спроектированы с таким большим количеством втулок?

Качество втулок определяет общие характеристики автомобиля!

Причина, по которой системы подвески проектируются с большим количеством втулок, заключается не просто в «усложнении конструкции», а является результатом баланса между различными факторами, включая характеристики, NVH, долговечность, стоимость и настройку.

Ключевые причины можно обобщить следующим образом:

1. Требования к характеристикам

Втулки обеспечивают «мягкое соединение», балансируя управляемость и комфорт.

Подвеска соединена с кузовом посредством втулок, которые помогают снизить воздействие и вибрации, передаваемые на кузов; одновременно они обеспечивают стабильность управляемости автомобиля и сохраняют упругие кинематические характеристики подвески.

Втулки обеспечивают контролируемую жесткость по всем шести степеням свободы для таких компонентов, как рычаги подвески и подрамник: они мягкие в осевом направлении, жесткие в радиальном направлении и регулируемые на кручение. Это не только обеспечивает стабильность параметров установки колес во время движения, но и использует небольшую деформацию резиновых втулок для поглощения незначительных ударов, обеспечивая комфорт, связанный с «мягким соединением».

2. Требования к NVH

Прерывание пути передачи вибраций для снижения NVH.

Дорожные вибрации передаются на кузов, с одной стороны, через пружины и амортизаторы, а с другой — через элементы подвески и подрамник. Резиновые втулки изолируют высокочастотные вибрации малой амплитуды в средней части этого пути, снижая шум в салоне примерно на 3 дБ.

3. Требования к долговечности

Втулки защищают связанные с ними компоненты и повышают общую долговечность автомобиля.

Втулки сначала поглощают часть энергии удара, снижая изгибающую нагрузку на шток поршня амортизатора на 15–25 процентов и многократно увеличивая усталостный ресурс шаровых шарниров, рулевого механизма и сварных соединений кузова; если бы втулки были удалены, эти компоненты вскоре начали бы испытывать утечки масла, появление трещин или возникновение необычных шумов.

4. Требования к стоимости

Деформация втулки может компенсировать производственные и сборочные допуски, тем самым снижая затраты на обработку.

Втулки допускают погрешность ±1–2 мм при сварке листовых металлических компонентов, таких как подрамник и рычаги подвески; резина деформируется, чтобы «поглотить» ошибки, избегая необходимости в дорогих металлических шарнирах или регулируемых механизмах, что может снизить общую стоимость автомобиля на несколько сотен юаней.

5. Требования к настройке

Втулки позволяют регулировать жесткость в нескольких направлениях, обеспечивая гибкость при настройке шасси.

Например, при использовании одного и того же набора втулок шасси простое изменение состава резины может изменить боковую жесткость с 400 Н/мм до 800 Н/мм без необходимости перепроектировать кузов. Для автомобиля в целом это означает, что одна платформа может быть настроена для различных стилей вождения, таких как «комфортная» версия и «спортивная» версия.

Итог:
«Множество втулок» не являются избыточными; напротив, они используют компактные, недорогие, многофункциональные упругие резиновые компоненты для одновременного решения пяти ключевых задач: характеристики, NVH, долговечность, стоимость и настройка. Можно сказать, что качество втулок определяет общее качество автомобиля.
