Автомобильные шланги являются важным компонентом каждого транспортного средства. В среднем каждый автомобиль оснащён примерно 20 метрами шлангов, которые имеют решающее значение для плавной и эффективной работы различных автомобильных систем. Эти шланги обладают высокой гибкостью и используются для транспортировки необходимых жидкостей и газов, обеспечивая критически важные функции двигателя, системы подачи топлива, тормозной системы и системы усилителя рулевого управления.

Типы автомобильных шлангов различаются в зависимости от конкретного компонента транспортного средства. Автомобильные шланги разработаны для работы в суровых автомобильных условиях и обеспечивают надёжную транспортировку жидкостей и газов для поддержания оптимальной производительности и безопасности.

Сегодня мы подробно рассмотрим различные типы автомобильных шлангов и способы их классификации.

Классификация по рабочей среде и рабочему веществу

В зависимости от условий эксплуатации и назначения автомобильные шланги можно классифицировать следующим образом:

Топливная магистраль:

Шланг, используемый для соединения двигателя с топливным баком, топливным насосом и топливным фильтром.

Гидравлические шланги:

Используются для гидравлических систем автомобиля, шлангов тормозной жидкости и подобных применений.

Трубки системы кондиционирования воздуха:

Шланги, используемые для соединения хладагента, конденсатора, испарителя, компрессора и других компонентов системы кондиционирования воздуха автомобиля.

Водяные трубки:

Шланги, используемые для соединения таких компонентов, как водяной бак, водяной насос, радиатор и термостат в системе охлаждения автомобиля.

Выхлопная труба:

Гибкий шланг, используемый для соединения таких компонентов, как впускной коллектор, воздушный фильтр и дроссельная заслонка во впускной системе автомобиля.

Классификация по функциональной системе

Автомобильные шланги являются ключевыми компонентами различных подсистем транспортного средства. По системам к ним в основном относятся: шланги систем охлаждения и отопления автомобиля, топливных систем, систем рулевого управления, тормозных систем, систем кондиционирования воздуха, впускных систем, систем охлаждения масла коробки передач и систем кузовных аксессуаров.

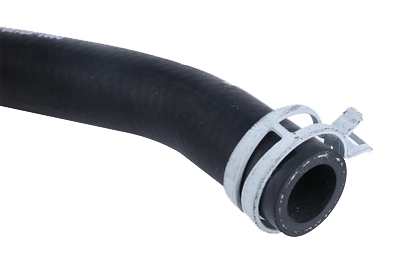

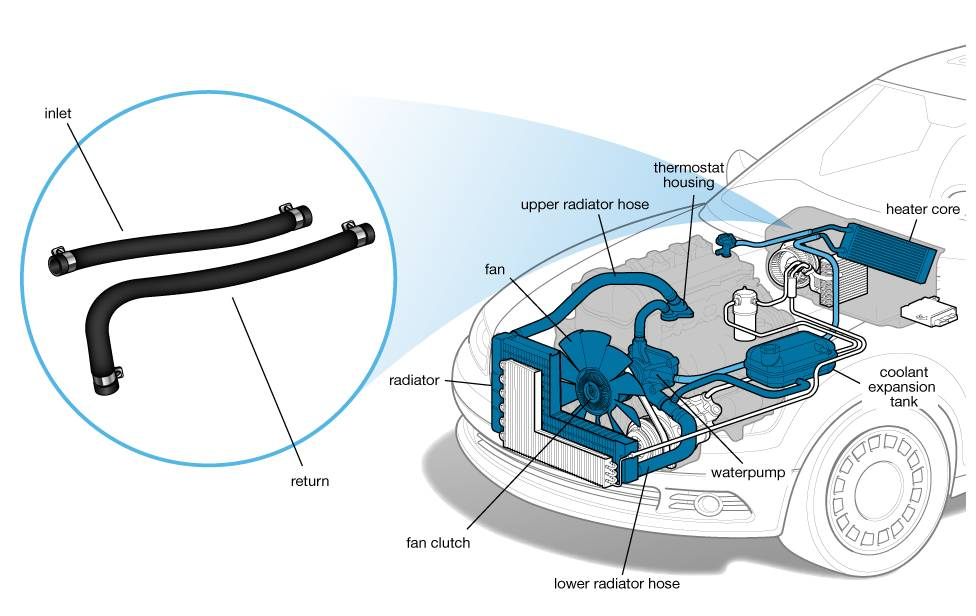

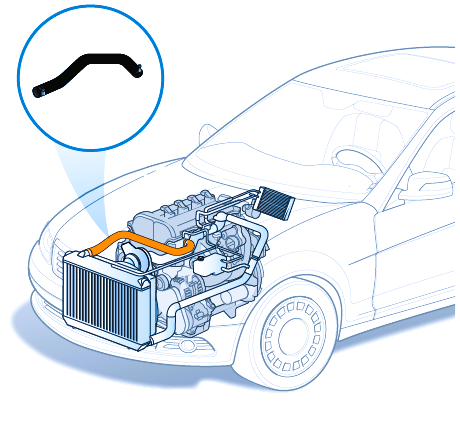

Шланги для систем охлаждения и отопления автомобиля

Шланги для систем охлаждения и отопления автомобиля в основном включают трубопроводы, соединяющие радиатор автомобиля, вентилятор отопителя, дополнительный радиатор и радиатор; обычно они изготавливаются из синтетического каучука, устойчивого к высоким температурам и антифризу (главным образом этилен-пропилен-диенового мономерного (EPDM) каучука), а рабочей средой является антифриз.

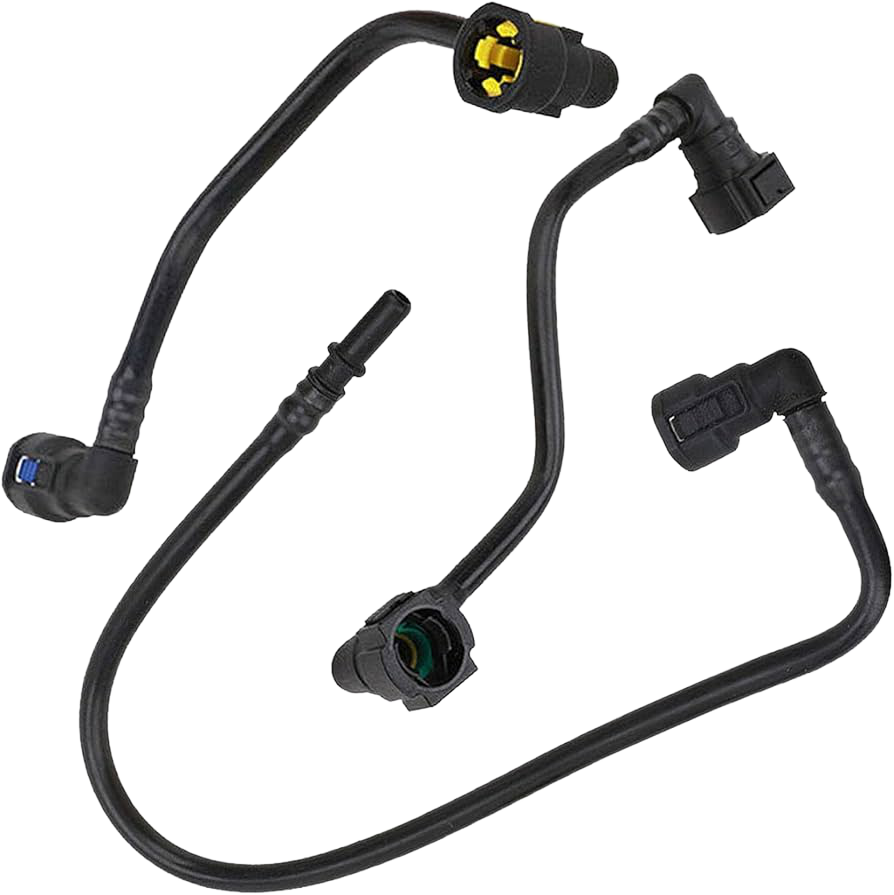

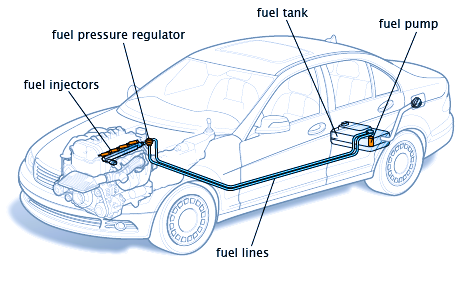

Шланги для топливных систем автомобиля

Шланги топливной системы автомобилей включают соединительные линии между топливным насосом, топливным фильтром, двигателем и системой последующей обработки выхлопных газов. Они в основном изготавливаются из синтетического каучука, устойчивого к проникновению топлива, композитных смол или сополимеров синтетического каучука и смолы с армирующим слоем; основной рабочей средой является бензин или дизельное топливо.

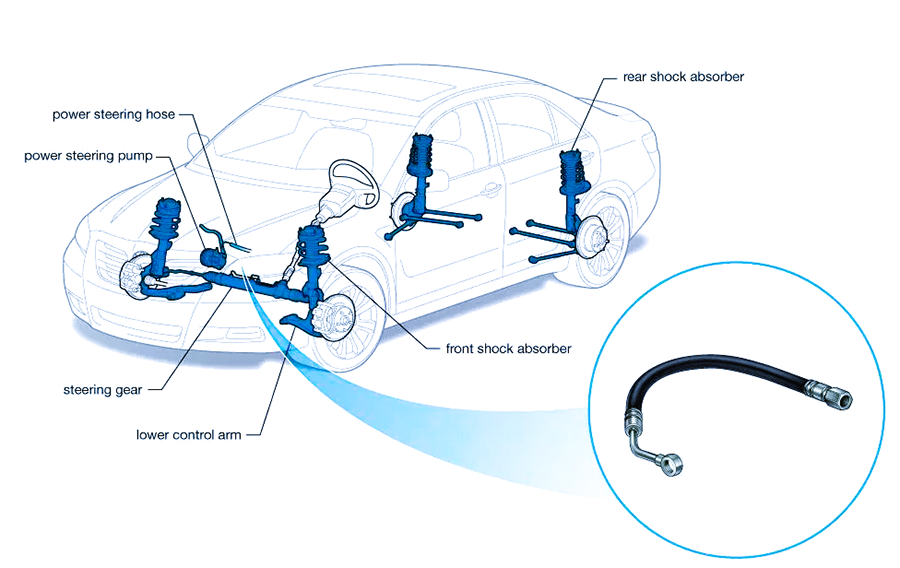

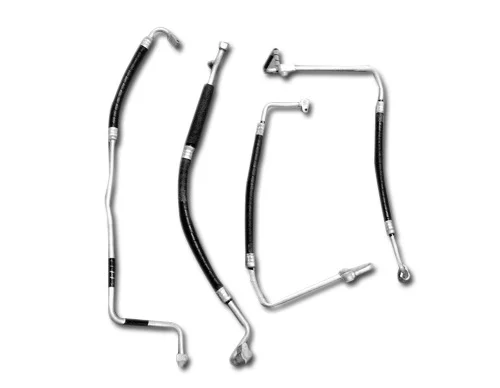

Шланги системы рулевого управления автомобиля

Шланги системы рулевого управления автомобиля включают соединительные линии между резервуаром (масляным баком), насосом усилителя рулевого управления и блоком усилителя рулевого управления. Обычно они изготавливаются из синтетического каучука, устойчивого к высоким температурам и изгибам, и оснащаются армирующим слоем, устойчивым к высокому давлению. Оба конца шлангов соединяются с металлическими трубками из углеродистой или нержавеющей стали, а рабочей жидкостью является гидравлическое масло (жидкость усилителя рулевого управления).

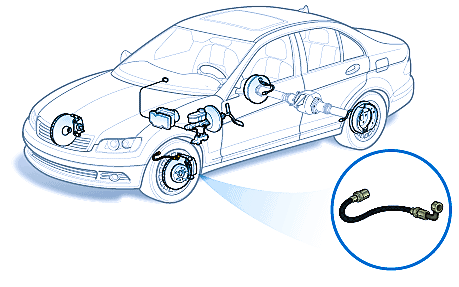

Шланги тормозной системы автомобиля

Шланги тормозной системы автомобиля в основном включают соединительные линии для главного цилиндра сцепления, вакуумного усилителя, тормозных суппортов и воздушного компрессора. Обычно они изготавливаются из синтетического каучука на основе олефинов, нейлоновой смолы и трубок из углеродистой стали с металлическими фитингами. Основной рабочей средой является тормозная жидкость или сжатый воздух. В настоящее время основными классами тормозной жидкости являются DOT 3 или DOT 4.

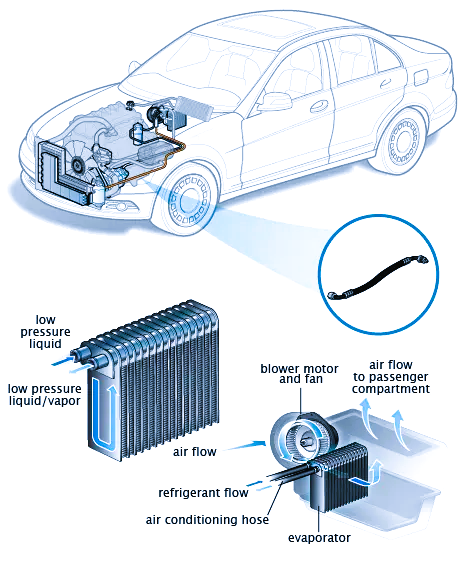

Шланги для систем кондиционирования воздуха автомобиля

Шланги в системах кондиционирования воздуха автомобиля в основном включают трубопроводы, соединяющие испаритель кондиционера, конденсатор и осушительный бачок. Обычно они изготавливаются из чистых резиновых шлангов или композитных шлангов из резины и смолы, а иногда объединяются с трубопроводами из углеродистой стали или лёгких сплавов для формирования сборочных узлов; основной рабочей средой является хладагент системы кондиционирования. В настоящее время к основным хладагентам относятся 1,1,1,2-тетрафторэтан (R134a), тетрафторпропилен (R1234YF) и углекислый газ, среди прочих.

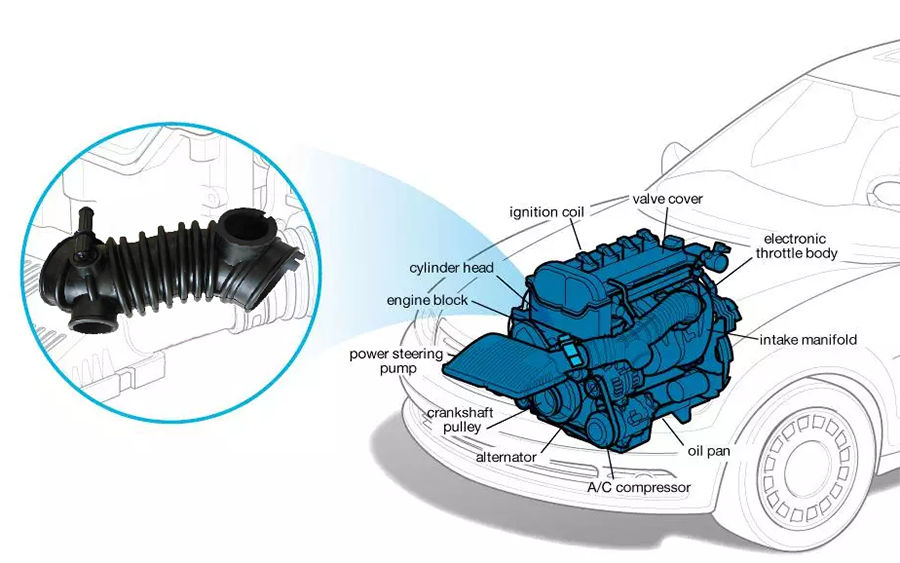

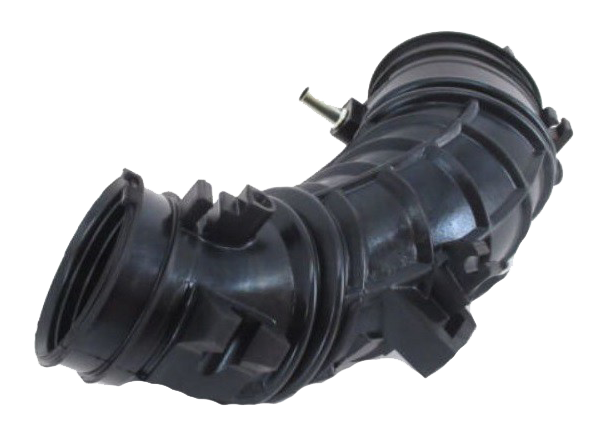

Шланги впускной системы автомобиля

Шланги впускной системы автомобиля в основном включают соединительные линии между воздушным фильтром, турбокомпрессором, интеркулером, двигателем и системой вентиляции картера. Рабочие температуры значительно различаются у шлангов в разных местах установки. Рабочими средами являются высокотемпературные смеси паров топлива и воздуха под средним давлением, а также воздух.

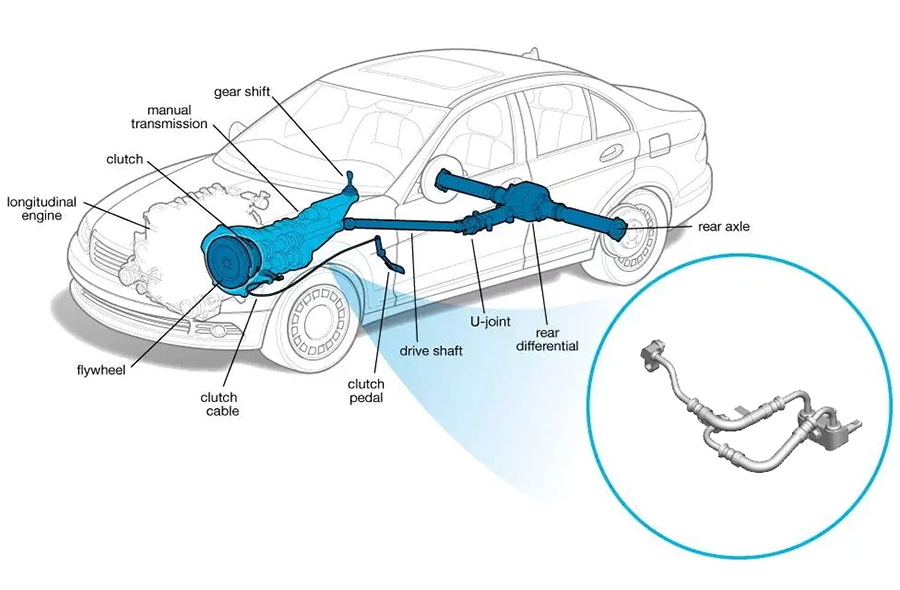

Шланги для системы охлаждения масла коробки передач автомобиля

Шланги в системах охлаждения масла автомобиля в основном служат соединительными линиями между автоматическими коробками передач и охладителями коробки передач; основной рабочей средой является высокотемпературная смазка коробки передач под высоким давлением.

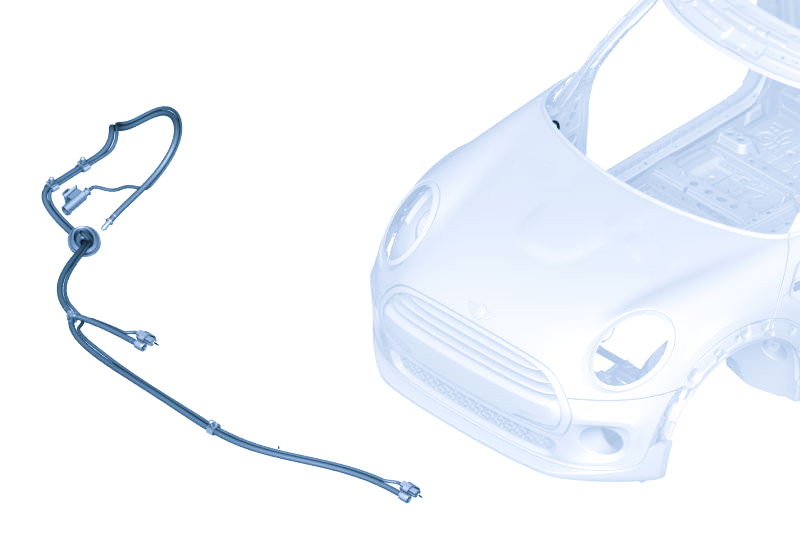

Шланги для систем кузовных аксессуаров автомобиля

К распространённым шлангам, используемым в системах кузовных аксессуаров автомобиля, относятся шланги омывателей переднего и заднего ветровых стекол, которые обычно изготавливаются из нейлона или EPDM без армирующего слоя и используются для подачи жидкости омывателя ветрового стекла.
