В связи с быстрым развитием автомобильной промышленности, системы кондиционирования воздуха в автомобилях значительно повысили комфорт водителя и пассажиров, и все большее внимание уделяется их функциональным требованиям и технологическим инновациям. Эффективность работы системы кондиционирования воздуха зависит от соединений внутри трубопроводной системы, таких как линии высокого и низкого давления; следовательно, требования к проектированию трубопроводов системы кондиционирования воздуха имеют особое значение. В данной статье рассматривается процесс технического развития трубопроводов системы кондиционирования воздуха, представлен подробный обзор состава, принципов работы, конструкции трубопроводов, производственных процессов и требований к испытаниям автомобильных систем кондиционирования воздуха. Кроме того, анализируются распространенные виды отказов в трубопроводах автомобильных систем кондиционирования воздуха и предлагаются соответствующие меры по устранению неполадок и рекомендации по техническому обслуживанию, что служит ориентиром для будущей разработки и проектирования проектов.

Введение

Система кондиционирования воздуха, являясь важнейшим компонентом салона автомобиля, повышает комфорт как водителя, так и пассажиров и играет значительную роль в общей производительности автомобиля. Трубопроводы системы кондиционирования, как основной компонент этой системы, действуют подобно «кровеносным сосудам человеческого тела», соединяя ключевые компоненты, такие как компрессор, конденсатор, испаритель и расширительный клапан, образуя замкнутую систему. Это обеспечивает упорядоченный поток хладагента внутри системы, позволяя системе кондиционирования воздуха выполнять как функции охлаждения, так и обогрева.

В условиях стремительного развития китайского автомобильного рынка потребители предъявляют все более высокие требования к производительности, надежности и энергоэффективности автомобильных систем кондиционирования воздуха. Проектирование, производство и обслуживание трубопроводных систем автомобильных систем кондиционирования воздуха сопряжены с многочисленными трудностями, требующими постоянных инноваций и оптимизации. Тщательное изучение соответствующих технологий и решений для трубопроводных систем автомобильных систем кондиционирования воздуха имеет важное практическое значение для повышения общей производительности этих систем, снижения энергопотребления, минимизации количества отказов и улучшения пользовательского опыта.

Обзор автомобильных систем кондиционирования воздуха

1. Компоненты и принципы работы автомобильной системы кондиционирования воздуха

Система кондиционирования воздуха автомобиля в основном состоит из компрессора, вентилятора, конденсатора, воздуходувки, осушителя, трубопроводов системы кондиционирования, испарителя, расширительного клапана и хладагента. В электромобилях, оснащенных аккумуляторными батареями с жидкостным охлаждением, также необходим радиатор.

Основная функция системы кондиционирования воздуха в автомобиле — обеспечение охлаждения и обогрева, создавая комфортные условия для пассажиров внутри транспортного средства. Процесс охлаждения в системе кондиционирования воздуха включает в себя сжатие, конденсацию, дросселирование, испарение и циркуляцию. Во-первых, компрессор сжимает низкотемпературный газообразный хладагент низкого давления в высокотемпературный газ высокого давления, который затем подается в конденсатор. Во-вторых, внутри конденсатора хладагент охлаждается и сжижается, превращаясь в среднетемпературную жидкость высокого давления, после чего поступает в ресивер-осушитель для хранения и осушения. Далее, после прохождения через расширительный клапан, где давление снижается, хладагент становится низкотемпературной жидкостью низкого давления и поступает в испаритель. Наконец, внутри испарителя хладагент закипает и поглощает тепло, охлаждая проходящий через него воздух и тем самым обеспечивая охлаждающий эффект; затем газообразный хладагент затягивается обратно в компрессор, завершая цикл. В процессе охлаждения трубопроводы системы кондиционирования воздуха обеспечивают циркуляцию хладагента.

В автомобильных системах кондиционирования воздуха для обогрева используются преимущественно отработанное тепло двигателя и независимые нагревательные элементы. Традиционные бензиновые и дизельные автомобили в основном используют тепло, выделяемое двигателем, тогда как в электромобилях для обогрева используются терморезисторы с положительным температурным коэффициентом (PTC).

2. Функции и классификация трубопроводов автомобильных систем кондиционирования воздуха

Трубопроводы системы кондиционирования воздуха играют решающую роль в автомобильных системах кондиционирования, соединяя различные компоненты и транспортируя хладагент, обеспечивая бесперебойную циркуляцию хладагента внутри системы. Автомобильные трубопроводы системы кондиционирования можно разделить на трубопроводы компрессора, конденсатора, радиатора отопителя и системы вентиляции, а также другие. По материалу автомобильные трубопроводы системы кондиционирования можно классифицировать на медные трубки, алюминиевые трубки и резиновые шланги; по давлению — на линии высокого и низкого давления; и, в зависимости от состояния хладагента в течение цикла, на газообразные и жидкофазные линии.

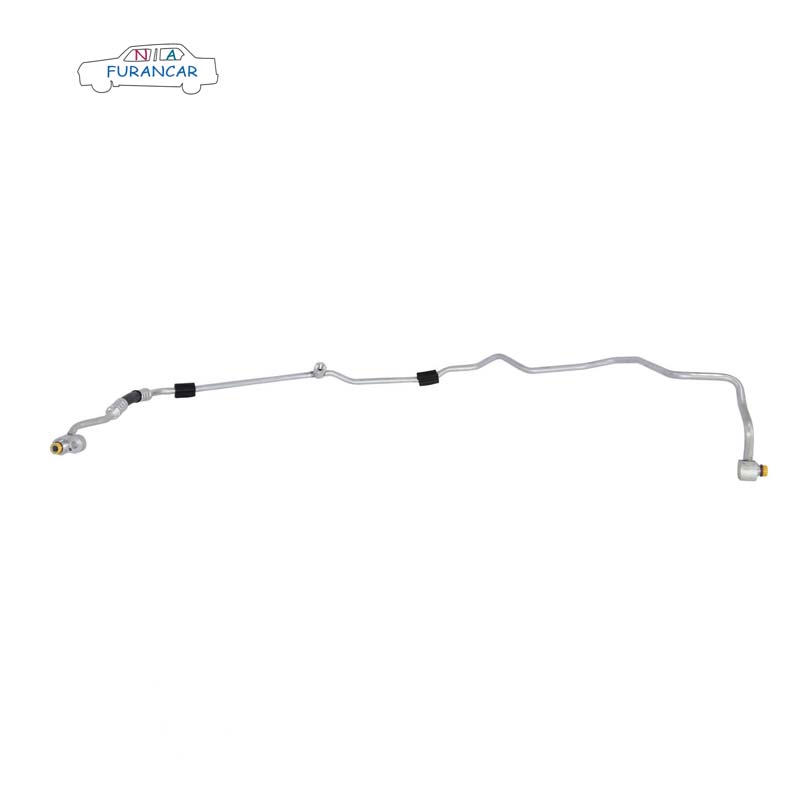

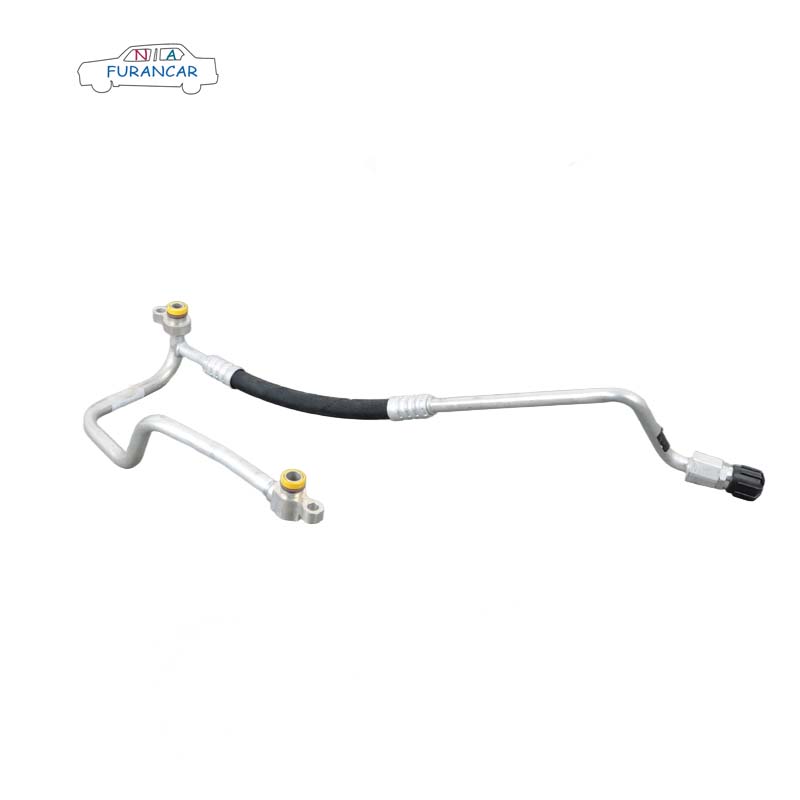

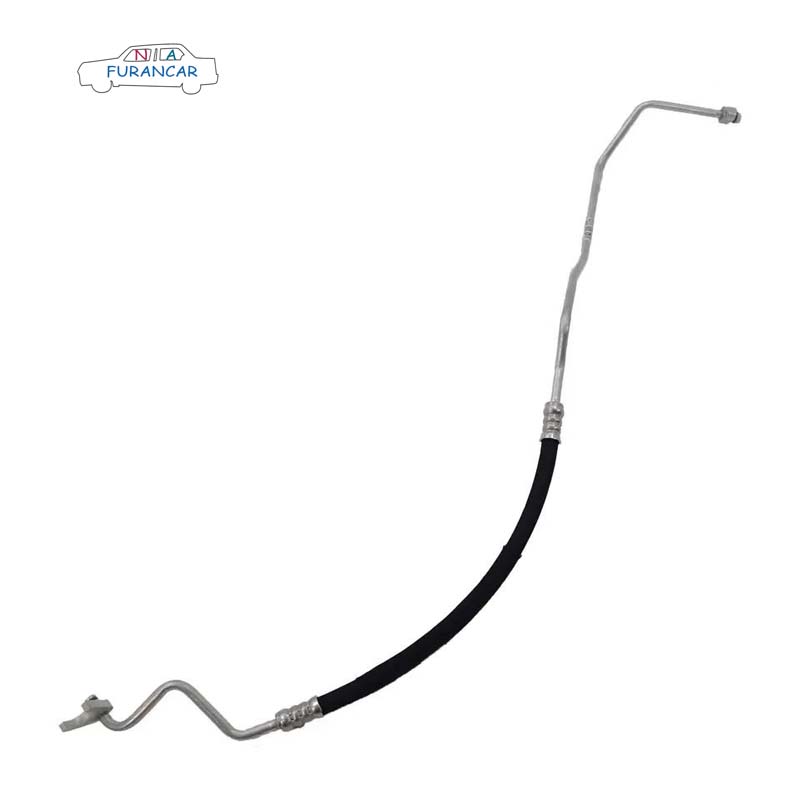

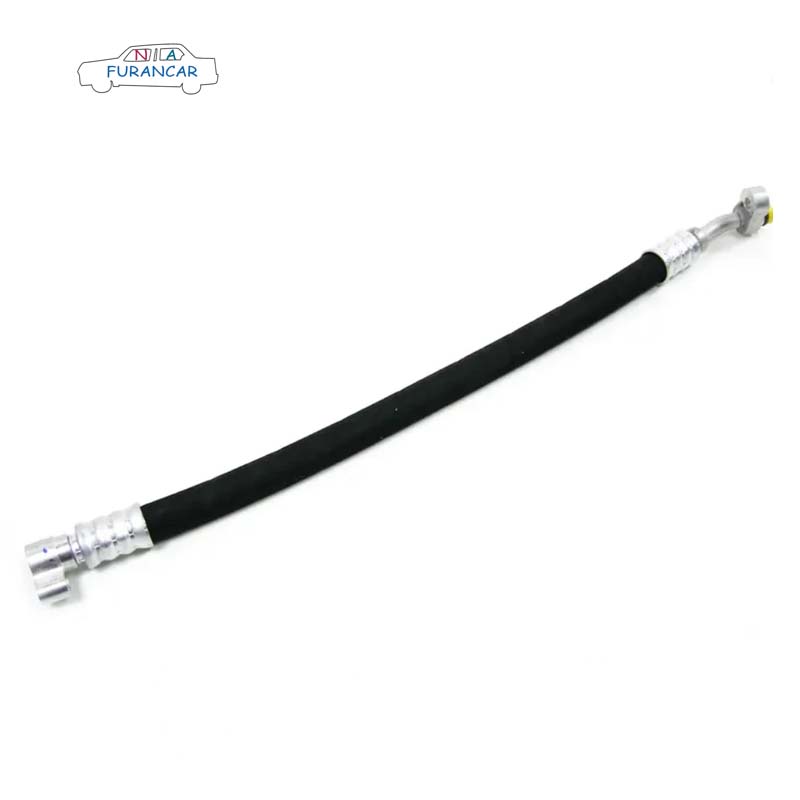

Благодаря своей легкости алюминиевые трубки играют важную роль в снижении веса автомобилей; следовательно, в настоящее время они широко используются в системах кондиционирования воздуха автомобилей. Системы трубопроводов автомобильных кондиционеров в основном состоят из алюминиевых трубок, фитингов (хомутов, соединителей, гаек и т. д.), гибких шлангов, гофрированных шлангов, алюминиевых муфт, заправочных патрубков, уплотнительных колец, реле давления и пластиковых заглушек. Для обеспечения герметичности системы кондиционирования воздуха качество конструкции фитингов имеет первостепенное значение. Фитинги в системах кондиционирования воздуха автомобилей играют ключевую роль в обеспечении герметичности; основными типами фитингов, используемых в настоящее время, являются резьбовые соединения и хомуты.

Резьбовые соединения предполагают соединение алюминиевых трубок друг с другом или с другими компонентами с помощью гаек и наружной резьбы. Зажимные соединения используют зажимы и болты для надежного соединения труб, обеспечивая как герметичность, так и стабильность. При затягивании резьбы шланг может перекручиваться; шланги, подверженные крутящему сдвиговому напряжению, склонны к преждевременному усталостному разрушению, и это крутящее усилие также приводит к ослаблению соединения. Следовательно, зажимные конструкции в настоящее время предпочтительны для трубопроводов систем кондиционирования воздуха.

Требования к проектированию трубопроводов автомобильных систем кондиционирования воздуха

1. Требования к установке и прокладке труб автомобильных систем кондиционирования воздуха

Трубопроводы автомобильной системы кондиционирования воздуха подвержены вибрации, ударам и перепадам температуры во время движения автомобиля; поэтому надежная установка трубопроводов имеет первостепенное значение. Правильное крепление предотвращает ослабление, износ и протечки, обеспечивая нормальную работу и долгосрочную надежность системы кондиционирования воздуха. В местах, где две трубы проходят параллельно друг другу, обычно предусматриваются приваренные отверстия для гаек в соответствующих местах на внешней панели передней перегородки, а для крепления трубопроводов используются многотрубные хомуты с точками крепления, как правило, расположенными с интервалом 300 мм. В то же время для дополнительной фиксации труб часто используются кабельные стяжки. Для жестких труб расстояние между двумя точками крепления должно составлять от 100 до 400 мм, чтобы предотвратить чрезмерную вибрацию, вызванную слишком длинными участками. Количество точек крепления на гибких шлангах следует свести к минимуму, чтобы уменьшить нагрузку и износ шлангов. Дополнительные точки крепления следует добавить на изгибах для обеспечения стабильности в этих местах.

При проектировании воздуховодов системы кондиционирования воздуха необходимо соблюдать ряд требований к компоновке. Угол изгиба жестких воздуховодов должен быть больше 90°; радиус изгиба должен составлять от 1,5 до 2 диаметров воздуховода; минимальная длина прямого участка после изгиба должна быть не менее 15 мм; а соединение между гибкими и жесткими воздуховодами должно быть больше 35 мм. Зазор между воздуховодами и окружающими элементами должен быть не менее 6 мм для предотвращения износа, вызванного контактом воздуховодов с окружающими элементами.

3. Требования к испытаниям воздуховодов систем кондиционирования воздуха

Для предотвращения утечек хладагента в процессе циркуляции автомобильные системы кондиционирования воздуха должны соответствовать строгим требованиям к герметичности; на этапе проектирования и разработки необходимо провести многочисленные испытания для проверки надежности конструкции; если испытание пройдено, это означает, что герметичность трубопроводов соответствует требованиям.

Анализ видов отказов трубопроводов автомобильных систем кондиционирования воздуха

Согласно соответствующей статистике, наиболее распространенной проблемой в системах кондиционирования воздуха являются неисправности, вызванные неправильной заправкой хладагентом, причем утечки в местах соединения выходного патрубка испарителя и всасывающего патрубка компрессора составляют до 90% таких случаев. Следовательно, основной причиной отказов в трубопроводах автомобильных систем кондиционирования воздуха является утечка хладагента в местах соединений, которая обусловлена следующими конкретными причинами.

1. Старение трубопроводов

После длительной эксплуатации резиновые компоненты системы кондиционирования воздуха автомобиля постепенно стареют, затвердевают и трескаются, что приводит к утечкам хладагента через эти трещины. Поскольку трубки системы кондиционирования воздуха в основном расположены в моторном отсеке, где они постоянно подвергаются воздействию высоких температур и вибраций, процесс старения ускоряется.

2. Ненадежное соединение

Соединения в трубопроводах системы кондиционирования воздуха могут ослабевать во время движения автомобиля из-за вибраций и других факторов. Если соединение ослабнет, герметичность будет нарушена, что увеличит вероятность утечки хладагента из соединения.

3. Отказ компонента

Компоненты системы кондиционирования воздуха, такие как компрессор, конденсатор и испаритель, также могут стать причиной утечки хладагента, если их внутренние уплотнения повреждены или если сами компоненты имеют дефекты, такие как трещины или микроотверстия. Например, поврежденное уплотнение вала компрессора может привести к утечке хладагента из уплотнения во внешнюю среду.

4. Травматическое повреждение

Во время движения автомобиля трубки системы кондиционирования могут подвергаться воздействию внешних сил, таких как удары камней или царапины от веток, что может привести к повреждению трубок и утечке хладагента. Кроме того, неправильное обращение во время технического обслуживания автомобиля также может повредить трубки системы кондиционирования.

5. Аномальное давление

Если давление в системе кондиционирования воздуха слишком высокое или слишком низкое, это может повредить трубопроводы и компоненты, увеличивая риск утечки хладагента. Например, если в систему охлаждения попадают неконденсируемые газы, такие как воздух, это может привести к чрезмерному повышению давления в системе, что вызовет повреждение уплотнений в трубопроводах или компонентах и приведет к утечке хладагента.

Для предотвращения утечек хладагента, вызванных вышеуказанными факторами, следует соблюдать следующие правила. Во-первых, во время эксплуатации автомобиля необходимо регулярно осматривать наружную поверхность трубопроводов системы кондиционирования на предмет признаков старения, трещин или повреждений, особенно в местах изгибов трубопроводов и вблизи источников тепла, таких как двигатель. Во-вторых, следует часто проверять соединения трубопроводов на предмет ослабления или утечек; это можно сделать, используя мыльную воду для проверки образования пузырьков, что указывает на утечку. Кроме того, следует регулярно проверять рабочее состояние всех компонентов системы кондиционирования, например, работает ли компрессор нормально и нет ли аномального образования инея на конденсаторе или испарителе. Наконец, систему кондиционирования следует использовать правильно в соответствии с руководством по эксплуатации автомобиля. Избегайте длительной работы кондиционера при выключенном двигателе, так как это создает излишнюю нагрузку на компрессор. Наконец, во время технического обслуживания автомобиля необходимо обеспечить надлежащее техническое обслуживание системы кондиционирования. Это включает в себя замену воздушного фильтра для поддержания чистоты системы, предотвращения попадания пыли и других загрязнений, которые могут ухудшить эффективность охлаждения и повредить компоненты. Кроме того, во время ремонта автомобиля следует соблюдать осторожность, чтобы не повредить трубки и компоненты системы кондиционирования воздуха. Если необходимо снять трубки системы кондиционирования воздуха, следуйте стандартным процедурам; после снятия защитите соединения трубок и другие участки, чтобы предотвратить попадание посторонних предметов.

Заключение

В данной статье рассматривается процесс технического развития трубопроводов систем кондиционирования воздуха, представлен подробный обзор состава, принципов работы, конструкции трубопроводов, производственных процессов и требований к испытаниям автомобильных систем кондиционирования воздуха. Кроме того, на основе анализа и решения проблем утечек в соединениях трубопроводов систем кондиционирования предлагаются соответствующие корректирующие меры и рекомендации по техническому обслуживанию, что служит ориентиром для разработки и проектирования будущих проектов. Техническое развитие трубопроводов систем кондиционирования воздуха и решение проблем утечек влияют не только на производительность системы кондиционирования, но и напрямую на комфорт пассажиров и общее качество автомобиля. Поэтому проектированию, изготовлению и техническому обслуживанию трубопроводов систем кондиционирования воздуха следует уделять должное внимание.
